Якорь возбудителя турбогенератора серии ВТ
Новое изделие взамен изношенного или снятого с производства — по заводским чертежам, с ресурсом 20 лет и более и полной заводской комплектацией. Для моделей ВТ-50-3000, ВТ-75-3000, ВТ-120-3000, ВТ-170-3000, ВТ-300-3000, ВТ-450-3000.
- Изготовление по образцу или по техническому заданию, эскизу, чертежу
- 100% соответствие оригинальным заводским размерам и посадочным местам
- Ресурс нового якоря — 20 лет и более
- Программа Trade-In: старый якорь принимается в зачёт стоимости нового
Технические характеристики якоря возбудителя турбогенератора серии ВТ
Таблица применяемости
| Модель якоря / возбудителя | Типовое применение (турбогенераторы) |
|---|---|
| ВТ-50-3000 | СТМ-4000-2 и аналогичные агрегаты малой мощности |
| ВТ-75-3000 | Т-12-2У3 и другие турбогенераторы этого класса |
| ВТ-120-3000 | турбогенераторы среднего класса мощности |
| ВТ-170-3000 | турбогенераторы среднего класса мощности |
| ВТ-300-3000 | турбогенераторы повышенной мощности |
| ВТ-450-3000 | ТВФ-63-2, ТВФ-120-2У3 и другие турбогенераторы этого класса |
| ВТ174-7К | отдельная модификация серии ВТ (тихоходное исполнение — не «-3000») Изготавливаем по оригинальному заводскому паспорту и чертежам |
Указано типовое применение по данным эксплуатационной документации турбогенераторов. Также изготавливаем возбудители и якоря для моделей, не вошедших в таблицу, — по образцу или чертежу.
Конструктивные характеристики
Вал якоря
- Изготовление по оригинальным заводским чертежам
- Материал стандартного вала: сталь 40Х
- Торсионная конструкция вала: согласно исполнению оригинала
Секции якоря (обмотка)
- Класс нагревостойкости изоляции: не ниже Н
- Нанесение изоляции: автоматическим способом
- Провод: марка и сечение под конкретный типоразмер оборудования
- Электрическая прочность витковой изоляции секции: 12 000 В/виток
- Вакуумно-нагнетательная пропитка каждой секции компаундом

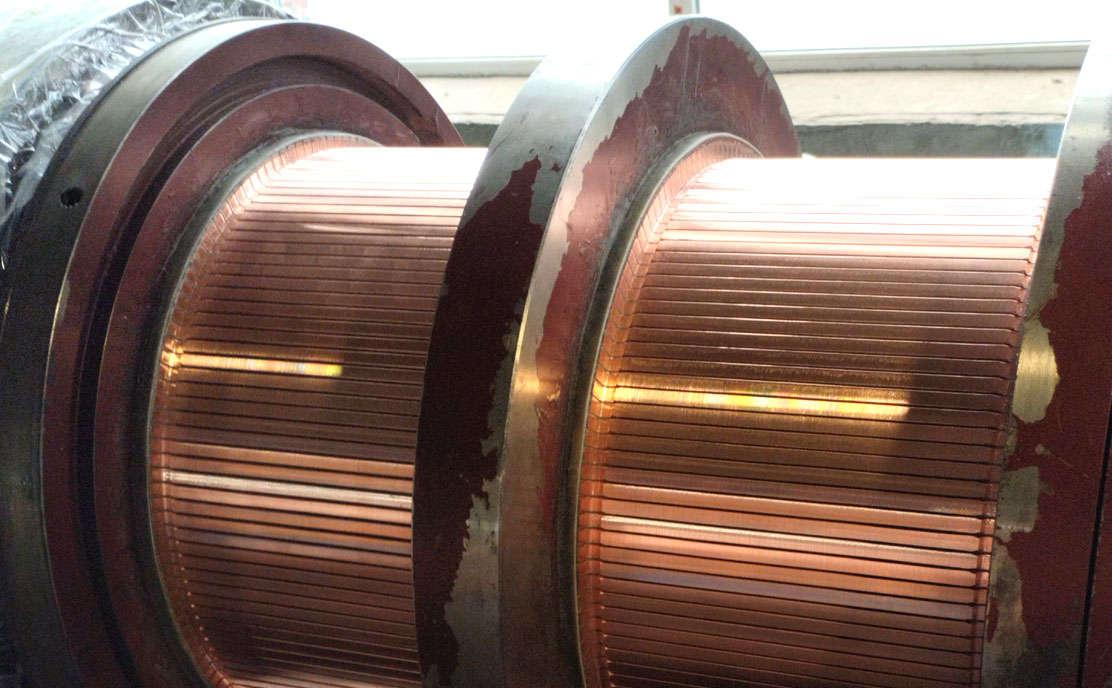

Коллектор
- Изготовление по оригинальному чертежу
- Материалы с классом нагревостойкости «Н» и выше
- Медные коллекторные пластины повышенной точности и твёрдости
(с добавлением серебра для повышения износостойкости при высоких
окружных скоростях коллектора) - Синтетическая полимерная межламельная изоляция (без миканита)
- Динамическая формовка коллектора; протокол формовки: по запросу
- Испытания на разрыв с коэффициентом запаса К=3 к номинальной скорости
- Испытательное напряжение: корпус–ламель: 7000 В, ламель–ламель: 800 В
- Биение коллектора после установки на вал: не более 0,02 мм
Особенности якоря возбудителя турбогенератора серии ВТ
Ресурс якоря выше на 20% и более по сравнению с аналогичной
продукцией других производителей и изготовителей нового оборудования.
На большинстве объектов генерации срок службы штатных якорей
возбудителей серии ВТ уже подошёл или подходит к концу. Типичные
проблемы, с которыми сталкиваются эксплуатирующие организации:
- возбудители данного типа больше не выпускаются заводами-изготовителями;
- выработан ресурс: износ коллектора, усталость металла вала,
трещины и изломы торсионных валов; - ремонт не восстанавливает заводские характеристики. Сторонние
ремонтные организации, как правило, не заменяют, а восстанавливают
изношенные комплектующие; - высокая стоимость ремонта при небольшой гарантии и малом
межремонтном ресурсе.
Мы изготавливаем новые якоря возбудителей серии ВТ с увеличенным
ресурсом, официальной гарантией, в реальные сроки изготовления
и по адекватной стоимости. Как полноценную альтернативу ремонту
и снятому с производства оборудованию.
Программа Trade-In. Чтобы снизить затраты заказчика, старый
(изношенный, нерабочий) якорь принимается в зачёт при заказе нового.
Якоря возбудителя турбогенератора серии ВТ для моделей турбогенераторов
ВТ-50-3000, Вт-75-3000, ВТ-120-3000, ВТ-170-3000, ВТ-300-3000, ВТ-450-3000
Комплект поставки якоря возбудителя турбогенератора серии ВТ
Изделие поставляется в полной заводской комплектации, готовым к
монтажу: вал, секции якоря (обмотка) с пропиткой, коллектор в сборе.
- Паспорт на изделие
- Протокол приёмо-сдаточных испытаний
- По требованию: протокол динамической формовки коллектора и
протокол испытания повышенной частотой вращения - По желанию заказчика: приёмо-сдаточные испытания на нашей
заводской площадке
Схема, устройство и работа якоря возбудителя турбогенератора серии ВТ

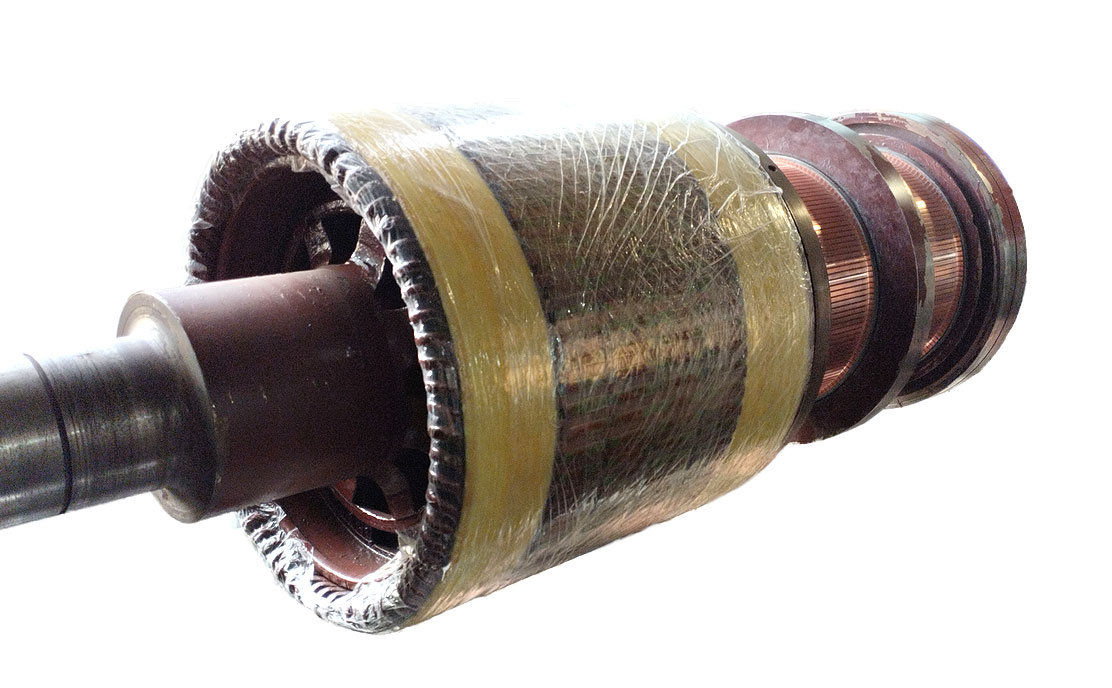

Якорь возбудителя серии ВТ — вращающаяся часть возбудителя
постоянного тока, который устанавливается на общем валу
с турбогенератором (или соединяется с ним муфтой) и питает
обмотку возбуждения ротора турбогенератора. Конструктивно якорь
состоит из трёх основных узлов:

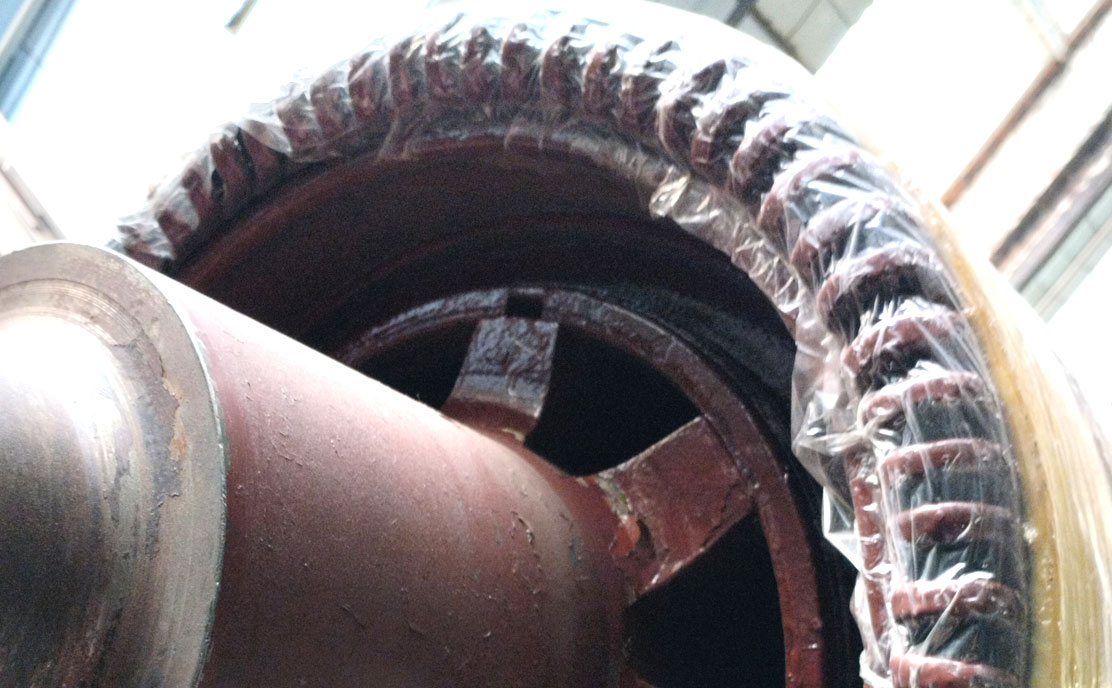

- Вал. Воспринимает крутящий момент от турбины/турбогенератора;

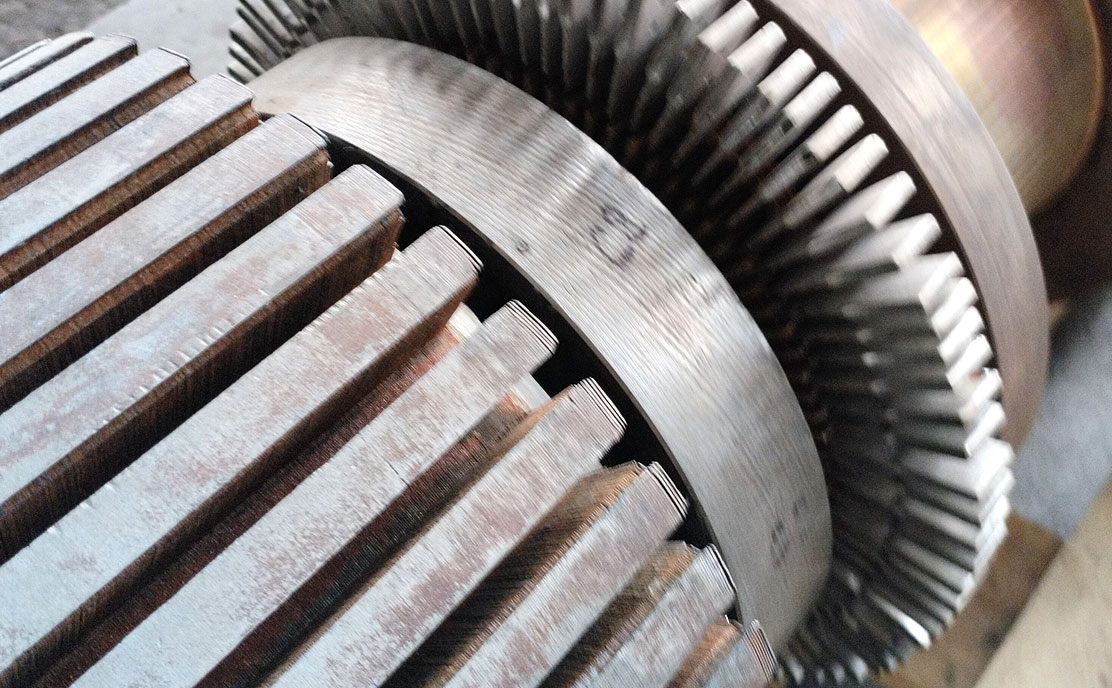

в возбудителях серии ВТ, как правило, торсионного типа. - Сердечник с обмоткой (секциями якоря) — уложенные в пазы
сердечника изолированные секции, соединённые с коллектором;
пропитываются компаундом для монолитности и влагостойкости. - Коллектор — узел из медных пластин с межламельной изоляцией,
на который выведены концы обмотки; через коллектор и щёточный
аппарат постоянный ток подаётся во внешнюю цепь возбуждения.
При выходе из строя любого из этих узлов, как правило, коллектора (износ, повышенное биение) или вала (трещины, износ посадочных мест) — возбудитель теряет способность устойчиво питать обмотку ротора, что напрямую влияет на надёжность работы турбогенератора.
Видео обзор якоря возбудителя турбогенератора серии ВТ
Видеообзор процесса производства и готового изделия в разработке. Пока рекомендуем посмотреть фотографии готовых изделий выше или запросить фото/видео конкретной партии у менеджера при оформлении заявки.
Преимущества покупки якоря возбудителя турбогенератора серии ВТ в ПРОЭЛЕКТРОМОТОРС
Заводская точность.
Собственная библиотека конструкторской документации заводов-изготовителей — новый якорь полностью соответствует заводским размерам. Конструкторы и технологи имеют опыт работы на заводе «Электросила» (Санкт-Петербург).
Современное оборудование.
Токарные и фрезерные центры с ЧПУ позволяют обрабатывать якоря диаметром до 4,5 м и весом до 100 т, валы длиной до 4000 мм и диаметром до 2000 мм, коллекторы и подшипники скольжения диаметром до 900 мм — с максимальной
точностью и квалитетом.
Автоматизация исключает человеческий фактор.
Автоматизированные линии производства секций якоря и коллекторов работают без участия людей, что исключает скрытые дефекты, характерные для ручной сборки.
Контроль на каждом этапе.
- испытания импульсным напряжением до 40 кВ;
- испытательное напряжение обмотки — не менее 7000 В;
- измерение активного сопротивления, анализ кривых затухания импульса, измерение падений напряжения на смежных ламелях;
- прогрузка сварных соединений постоянным током 50–100% номинала
с тепловизионным контролем; - контроль готовой продукции ОТК по 50 пунктам;
- неразрушающий контроль на всех этапах производства.
Опытная команда.
Специалисты с профильным высшим образованием и опытом в отрасли более 20 лет, с регулярным повышением квалификации.
Сокращение сроков капремонта.
Решения по сокращению сроков капитальных ремонтов до 15 календарных дней вместо стандартных 60–75.
Честный сервис 24/7.
Монтаж изготовленных изделий с выездом к заказчику, обучение персонала работе с новыми запчастями, минимальные сроки изготовления за счёт отлаженных бизнес-процессов без лишней бюрократии.
